Роль блока питания в телевизоре и когда может потребоваться его замена?
Блок питания – один из основных элементов любого современного телевизора, отвечающий за обеспечение стабильной и безопасной работы всех его компонентов. При возникновении проблем с этим узлом часто полностью пропадает возможность использования устройства.
В этой статье мы разберем, почему замена блока питания – задача для специалиста, как выявить источник проблемы и что делать, чтобы телевизор снова радовал четким изображением и стабильной работой.
Блок питания преобразует сетевое напряжение 220В для питания всех внутренних схем телевизора, обеспечивая нужные параметры для логики управления, подсветки, аудио- и видеосистем. Именно этот модуль защищает чувствительную электронику от перепадов напряжения, фильтрует помехи, стабилизирует ток и защищает аппаратуру от возможных скачков в бытовой электросети.
Наиболее частые признаки неисправности блока питания:
- полный отказ телевизора включаться или его циклическая перезагрузка;
- мигающий индикатор;
- посторонние звуки (свист, треск, гудение);
- повышенный нагрев корпуса;
- искажения или полное исчезновение изображения.
Если игнорировать эти признаки и продолжать эксплуатацию устройства, можно столкнуться с дорогостоящим ремонтом материнской платы или подсветки, вплоть до выхода из строя телевизора.
Попытки самостоятельной замены или ремонта блока питания опасны, так как в блоке формируются опасные для жизни напряжения (до 400В в импульсных схемах). Несоблюдение правил безопасности может закончиться серьезной травмой даже после отключения телевизора от сети. Любые операции с такими узлами рекомендуется доверять профессионалам, это гарантирует безопасность при ремонте и долговечную работу устройства.

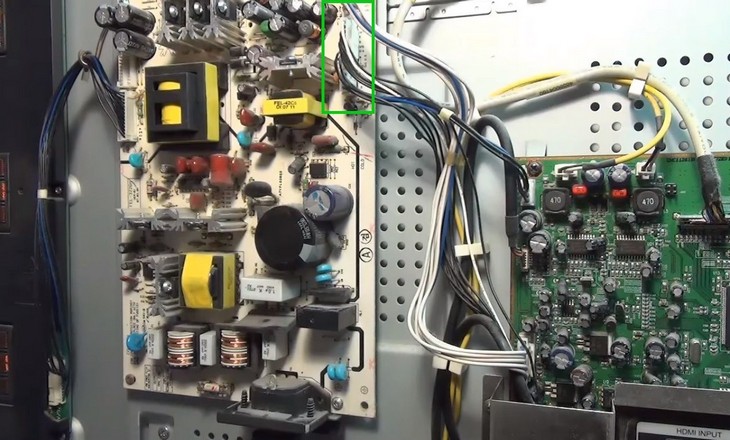

Что собой представляет блок питания телевизора и зачем он нужен?

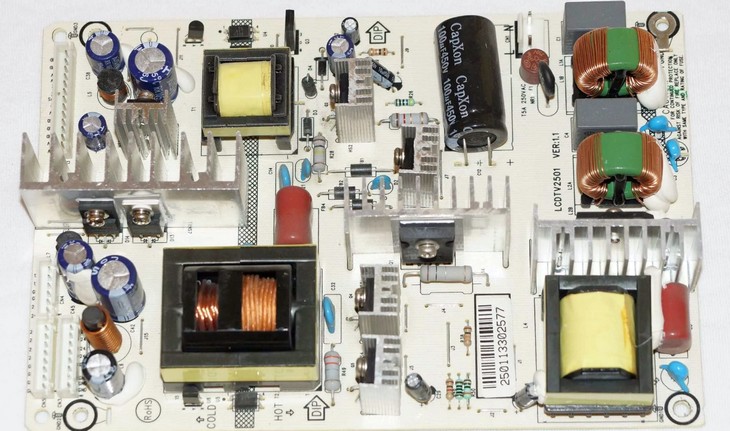

Блок питания используется для преобразования стандартного напряжения электросети (220 В) в набор специфических питающих напряжений: рядом с основной платой он обеспечивает и низковольтные линии 3,3В, 5В, 12В, 24В для разных частей телевизора. Компоненты блока питания:
- трансформатор или импульсный преобразователь;
- выпрямительные диоды;
- электролитические конденсаторы (иногда именно они первыми выходят из строя, вздуваются);
- предохранители;
- транзисторы;
- микросхемы управления (ШИМ-контроллеры);
- цепи защиты.
В современных моделях LCD-телевизоров используются импульсные блоки питания, они более компактны, экономичны и эффективны по сравнению со старыми трансформаторными аналогами. За фильтрацию помех отвечают конденсаторы и фильтры, основную стабилизацию тока и напряжения осуществляют микросхемы и транзисторы.
В телевизорах можно встретить встроенные (internal PSU) и внешние (external PSU) блоки питания. Встроенные БП более компактны, требуют точного подбора при замене. Внешние часто встречаются в малогабаритных и дизайнерских устройствах, их легче заменить, если они вышли из строя.
Как определить неисправность блока питания
| Причины неисправности блока питания (БП) |
Признаки поломки БП |
Варианты ремонта |
|
Перепады напряжения в электросети (скачки, грозы).
|
Телевизор не включается, индикатор питания не горит или мигает; слышен треск, щелчок, или запах гари из корпуса.
|
Замена неисправных компонентов (конденсаторы, предохранители, диоды) на плате БП.
|
|
Естественный износ компонентов (высыхание электролитических конденсаторов).
|
Телевизор включается не сразу (с задержкой); циклически перезагружается; изображение периодически пропадает.
|
Перепайка и замена всех "вздутых" или высохших электролитических конденсаторов.
|
|
Попадание жидкости или влаги внутрь корпуса.
|
Коррозия, видимые окислы и нагар на элементах платы БП; телевизор не включается.
|
Чистка платы от окислов; замена поврежденных коррозией дорожек и элементов.
|
|
Перегрев из-за скопления пыли или плохой вентиляции.
|
Телевизор самопроизвольно отключается после некоторого времени работы; наличие большого количества пыли внутри.
|
Полная чистка от пыли; замена критически перегревшихся компонентов; в тяжелых случаях — полная замена платы БП.
|
|
Короткое замыкание во вторичных цепях (например, в подсветке).
|
Блок питания уходит в защиту (не выдает напряжение); слышен характерный свист или гул при попытке включения.
|
Устранение короткого замыкания во вторичной цепи (например, ремонт LED-подсветки) с последующим ремонтом или заменой БП.
|
Определить, что блок питания неисправен помогут следующие признаки:
- Телевизор не реагирует на включение: не загорается индикатор, отсутствует реакция на кнопки и пульт, нет звука запуска.
- Включается и тут же выключается: телевизор запускается лишь на мгновение, индикатор питания мигает, изображение появляется крайне ненадолго, техника уходит в защитный режим.
- Мигающий индикатор без включения: часто производитель закладывает систему кодов ошибок, мигание может указывать на проблемы именно с блоком питания.
- Проблемы с изображением после старта: тусклый экран, мерцание, полосы или периодически пропадающее изображение.
- Посторонние звуки: если слышен едва различимый высокочастотный свист, потрескивание или гул, стоит незамедлительно обращаться в сервисный центр.
- Перегрев: корпус телевизора становится необычно горячим, появляется запах гари, телевизор отключается после прогрева.
Причины выхода из строя блока питания
Рассмотрим основные причины выхода из строя блока питания:
- перепады напряжения в сети (скачки, превышения, понижения). Для городской сети Санкт-Петербурга это особенно актуально, нередки скачки при переходах между тарифными зонами или в старых домах;

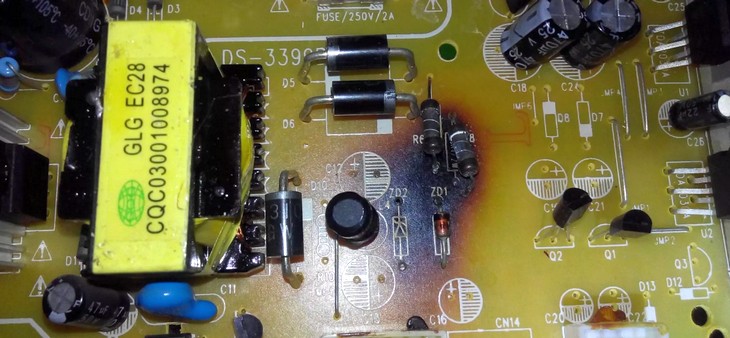

- выход из строя компонентов – классическая причина в большинстве случаев: вздувшиеся электролитические конденсаторы, пробитые транзисторы, неисправности диодных мостов, износ микросхем, резисторов;
- перегрев: плохая вентиляция за корпусом, скопление пыли, высокая температура окружающей среды или износ термопасты приводят к ускоренному выходу из строя и, как следствие, необходимой замене блока;
- заводской брак и естественный износ: дешевизна компонентов в новых партиях техники, ошибки производства или просто усталость деталей после длительного срока эксплуатации;
- внешние факторы: попадание влаги, грозовой разряд, короткое замыкание, механические повреждения.
Диагностика неисправности блока питания

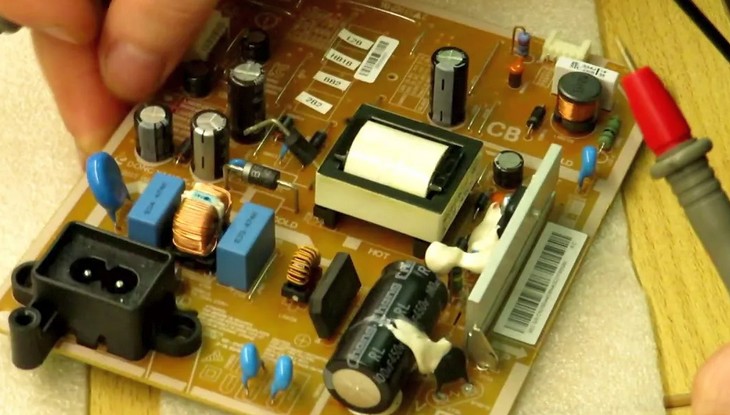

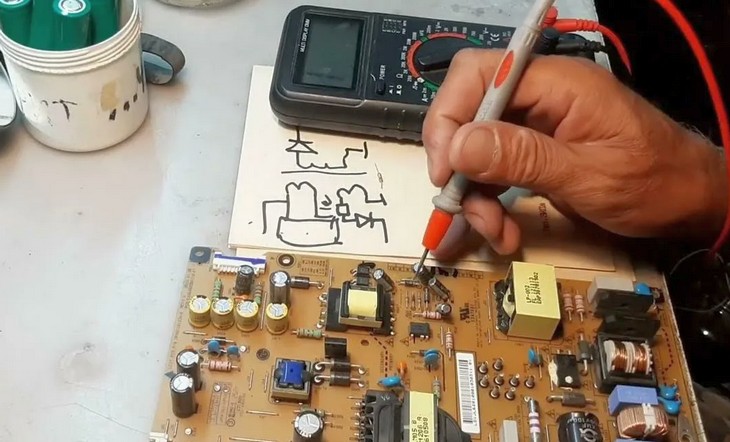

Первичная диагностика проводится опытным мастером в сервисе визуально: ищутся вздувшиеся, обгоревшие или потемневшие элементы на плате, следы перегрева, трещины и деформации. Далее производится проверка мультиметром: измеряются выходные напряжения, «дежурка», прозваниваются основные цепи, проверяется сопротивление и емкость конденсаторов, тестируются диоды, транзисторы.
В сложных случаях для профессионального ремонта привлекается осциллограф. Он позволяет отследить качество сигнала, выявить пульсации или сбои на этапе работы импульсного преобразователя.
Когда замена блока питания неизбежна
Поменять блок питания придется в следующих случаях:
- Критические повреждения платы и компонентов (например, многократное перегорание элементов, трещины на самой плате или оплавление корпуса);
- Невозможность приобрести вышедшие из строя детали (особенно это касается старых или редких моделей телевизоров, либо когда микросхема уже не производится);
- Экономическая нецелесообразность (стоимость ремонта сопоставима или превышает цену нового блока питания, либо риск повторного выхода из строя слишком высок).

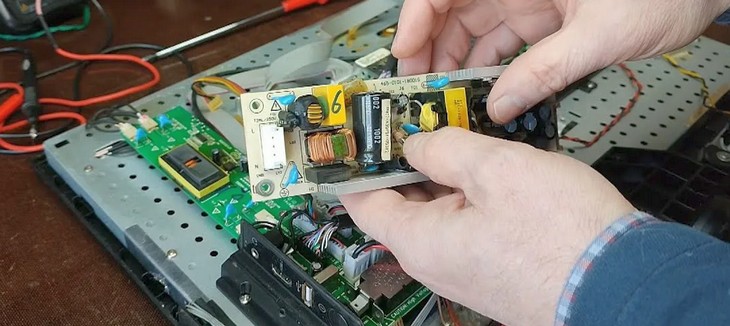

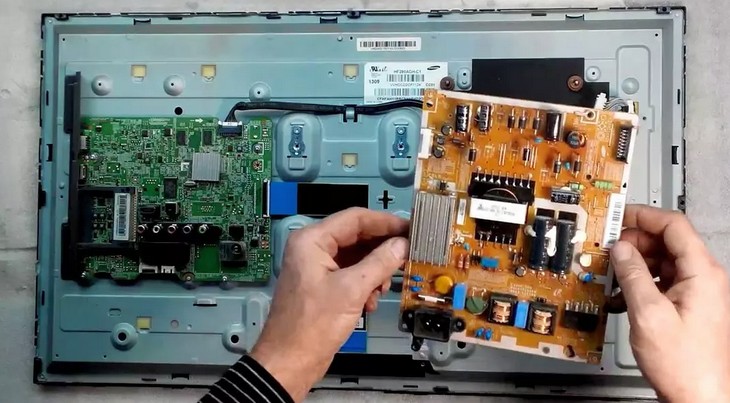

Процесс замены блока питания: этапы и меры безопасности
В какой последовательности происходит замена БП:
- Подготовительный этап: телевизор отключается от сети, мастер обязательно разряжает конденсаторы (это важно для безопасности!), демонтирует заднюю крышку, фиксирует или фотографирует схему подключений.
- Демонтаж блока: аккуратно отсоединяются все шлейфы и разъемы, блок освобождается от крепежных элементов и извлекается из корпуса.
- Выбор нового блока: оригинал желательно подбирать по маркировке, возможна установка совместимых моделей с проверкой всех параметров (мощности, напряжений, совместимости разъемов).
- Установка: новый БП фиксируется на штатных местах, подключаются все кабели и шлейфы с проверкой надежности соединений.
- Тестирование: еще до фиксации задней крышки проводится контрольная проверка запуска, работы индикатора, появления изображения и звука по всем входам. Перед возвратом клиенту мастер проводит полный тест всех функций телевизора.
Стоимость замены блока питания в Санкт-Петербурге
Цена зависит от бренда и диагонали телевизора, типа блока и доступности запчастей. В нашем сервисном центре цены прозрачны: стоимость замены блока питания телевизора от 490₽ + стоимость самого блока, точная стоимость определяется после диагностики, которая предоставляется бесплатно. Стоимость самого блока питания зависит от бренда и наличия на складе, но всегда обсуждается перед началом работ. На выполненные услуги и детали сервис предоставляет гарантию до 2 лет.
Особенности замены БП для телевизоров разных брендов
- Часто используются специфические БП, обращайте внимание на модель и расположение разъемов;
- Ряд моделей совместимы по блокам питания, что может снизить стоимость ремонта;
- Зачастую требуется только оригинальная деталь, процесс замены может быть более трудоемким;
- Philips, Sharp, Toshiba, Panasonic. Требуют точного соответствия по мощности и разъемам, сложные инсталляции отпуском платы;
- Китайские бренды. Чаще можно найти универсальные или совместимые БП по привлекательной цене.
Как продлить срок службы блока питания телевизора: профилактика

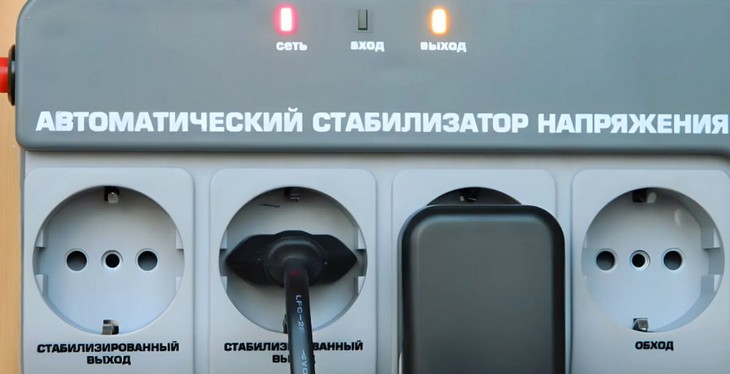

- Используйте сетевой стабилизатор: защищайте телевизор от скачков и просадок напряжения.
- Следите за вентиляцией: не размещайте телевизор вплотную к стенам и батареям отопления, периодически очищайте корпус от пыли.
- Своевременно отключайте телевизор при грозах и длительных отъездах: это снизит риск поражения молнией.
- Не допускайте частых включений/выключений подряд, пользуйтесь кнопкой питания, избегайте работы при нестабильной сети.
Почему замену блока питания лучше доверить профессионалам
Ремонт и замена блока питания телевизора связаны с работой под высоким, опасным для жизни напряжением, что требует специальных знаний и оборудования. Неправильная замена может привести к более серьезным поломкам, а иногда и к возгоранию. Только специалист сможет правильно подобрать совместимый блок, соблюсти все меры безопасности и дать официальную гарантию на работу и запасные части.
Заключение
Блок питания относится к главным элементам любого телевизора. Его диагностика и замена должны производиться только в профессиональном сервисном центре, что гарантирует качество, безопасность и долговечность работы устройства. Если ваш телевизор не включается или начал вести себя нестабильно, не рискуйте техникой и своим здоровьем, обращайтесь в надежный сервисный центр «Название» в Санкт-Петербурге. Мы обеспечим бесплатную диагностику, подбор оригинальных комплектующих, быструю замену блока питания и долгую гарантию на все виды работ. Заказывайте ремонт позвонив по указанному телефону или оставьте заявку онлайн на сайте, и мы решим вашу проблему в кратчайшие сроки с максимальной выгодой и удобством!
