Нет изображения на телевизоре

Как за 1 минуту проверить телевизор самостоятельно (без отвертки и риска)

Прежде чем вызывать мастера, исключите внешний сбой сигнала или приставки. Ни в коем случае не снимайте заднюю крышку телевизора: на конденсаторах блока питания даже после выключения из розетки сохраняется опасное напряжение до 300-400 Вольт, а тонкое стекло экрана легко расколоть при неловком движении.

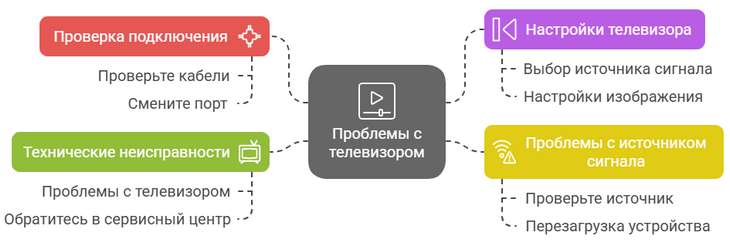

Выполните 4 безопасных шага снаружи:

1. Шаг 1. Проверьте, реагирует ли экран на системное меню. Нажмите на пульте кнопку «Menu», «Settings» или «Домик» (Smart TV). Если меню телевизора ярко высветилось на экране, значит, экран и подсветка полностью исправны. Проблема во внешнем сигнале: отошел кабель HDMI, зависла ТВ-приставка или сбился источник входа (кнопка «Source/Input»).
2. Шаг 2. Перезагрузите телевизор по питанию. Отключите вилку телевизора и ТВ-приставки из розетки на 5-10 минут, чтобы сбросить остаточный заряд в цепях управления, и включите снова. Если картинка появилась - произошел разовый программный сбой или сработала защита от скачка напряжения в сети.
3. Шаг 3. Проведите «тест фонариком» (главная проверка подсветки). Включите телевизор на канале со звуком, подойдите вплотную к темному экрану и посветите на него фонариком смартфона под небольшим углом. Если в пятне света вы видите тусклое движущееся изображение или силуэты меню - матрица вашего телевизора цела! Вышла из строя подсветка экрана или ее драйвер. Это самая частая и полностью ремонтопригодная поломка. Если под фонариком экран абсолютно пустой либо равномерно светится темно-серым/синим фоном - подсветка работает, а сигнал потерялся на плате T-CON или материнской плате.

Что сломалось в телевизоре: определяем причину по симптомам

Симптом 1. Экран полностью черный, звук есть, каналы переключаются, под фонариком виден тусклый силуэт картинки.

Вероятная причина. Перегорели светодиодные планки (LED-подсветка), лампы CCFL (в старых моделях) или вышел из строя драйвер/инвертор подсветки.
Что делает мастер. Полная замена светодиодных планок или ремонт цепи питания подсветки с последующей регулировкой тока.

Симптом 2. Звук есть, экран не черный, а слегка светится серым, темно-синим или белым светом, но изображения и меню нет.

Вероятная причина. Неисправность платы T-CON (тайминг-контроллера матрицы), окисление или отход шлейфа LVDS после перевозки/протирания экрана.

Что делает мастер. Замена или компонентный ремонт платы T-CON, чистка и восстановление контактов шлейфов.

Симптом 3. Картинка пропадает через несколько минут после включения, мигает или становится заметно тусклее с одной стороны.

Вероятная причина. Перегрев и деградация светодиодов подсветки (срабатывает защита драйвера) либо вздутие конденсаторов во вторичных цепях блока питания.

Что делает мастер. Замена комплекта подсветки или замена неисправных элементов блока питания.

Симптом 4. Нет ни изображения, ни звука, телевизор не реагирует на пульт или индикатор мигает серией вспышек.

Вероятная причина. Выход из строя основного блока питания или сбой материнской платы (Main Board).

Что делает мастер. Ремонт первичных и вторичных цепей питания, замена DC/DC-преобразователей или перепрошивка микросхем памяти.

Симптом 5. Изображение искажено по цветам (негатив, синий/розовый оттенок, артефакты) или зависает на заставке.

Вероятная причина. Неисправность видеопроцессора или сбой памяти (EEPROM, SPI Flash, NAND) на материнской плате.

Что делает мастер. Программное восстановление памяти на программаторе, замена видеопроцессора или всей платы Main Board.

Цены на ремонт телевизоров, если пропало изображение

Указана стартовая стоимость работы мастера в Санкт-Петербурге без учета стоимости комплектующих. Точная цена запчастей (например, комплекта светодиодных планок или платы T-CON) зависит от диагонали (32, 43, 50, 55, 65+ дюймов) и точной модели вашего телевизора - мастер назовет полную сумму после диагностики строго до начала ремонта.

Разбор основных неисправностей: почему пропадает картинка и как мы это чиним

1. Выход из строя LED-подсветки (основная причина в 70% случаев)

В современных жидкокристаллических (LED и QLED) телевизорах матрица сама по себе не светится - ее подсвечивают линейки светодиодов, расположенные за экраном (Direct LED) или по его краям (Edge LED). Со временем от работы на максимальной яркости и нагрева отдельные светодиоды перегорают. Поскольку диоды соединены последовательно, при обрыве даже одного элемента защита драйвера мгновенно гасит всю подсветку: экран становится черным, а звук продолжает идти.

Почему мы не паяем перемычки и не меняем только один диод. Если заменить только один сгоревший светодиод, остальные старые диоды с выработанным ресурсом перегорят через 1-3 месяца, и телевизор придется разбирать заново. Для надежного ремонта мастер устанавливает новый комплект светодиодных планок на теплоотводящей основе, после чего обязательно дорабатывает схему драйвера - снижает рабочий ток подсветки на 15-20%. Для глаз яркость экрана остается прежней, а нагрев диодов падает в разы, что продлевает срок службы подсветки на годы.

2. Неисправность драйвера подсветки или инвертора

Инвертор (в телевизорах со старыми лампами CCFL) или LED-драйвер (в современных ТВ) - это узел, который подает нужное напряжение и стабилизирует ток для свечения экрана. В нем могут выйти из строя полевые транзисторы (мосфеты), высоковольтные трансформаторы, предохранители, конденсаторы или ШИМ-контроллер. Также после переезда или уборки может окислиться или отойти разъем питания подсветки. Мастер проверяет цепи мультиметром, заменяет неисправные радиоэлементы или восстанавливает контактную группу.

3. Поломка платы T-CON (контроллера матрицы)

Плата T-CON преобразует цифровой видеосигнал от материнской платы в команды для строк и столбцов экрана. Если тайминг-контроллер или его предохранитель сгорает, питание и сигналы на матрицу не поступают. Характерный признак - подсветка внутри телевизора горит (экран в темноте слабо светится серым), звук идет, но изображения нет. Неисправный контроллер восстанавливается на компонентном уровне или меняется на новый оригинальный модуль.

4. Неисправность блока питания и вздутие конденсаторов

Из-за скачков напряжения в электросети и естественного высыхания электролита конденсаторы в блоке питания вздуваются (их верхняя крышка становится выпуклой), пробиваются диоды и резисторы. Из-за просадки напряжения блок питания не может запустить инвертор подсветки: экран гаснет сразу при включении либо через 5-15 минут после нагрева. Мастер выпаивает деформированные элементы, устанавливает новые конденсаторы с запасом по температуре и напряжению и проверяет стабильность выходных линий питания.

5. Сбой материнской платы (Main Board) и видеопроцессора

На основной плате могут выйти из строя вторичные преобразователи питания (DC/DC), отслоиться пайка графического процессора от перегрева (требуется профессиональная пайка BGA или замена платы) либо повредиться прошивка в микросхемах памяти (EEPROM, SPI Flash, NAND). Если точечный ремонт элементов нецелесообразен из-за прогара текстолита, мастер предложит замену материнской платы целиком - это быстрее и надежнее.

6. Повреждение самой матрицы (когда ремонт не имеет смысла)

Матрица выходит из строя после ударов, падений, попадания жидкости (например, при мытье экрана мокрой тряпкой, когда вода стекает под нижнюю рамку на дешифраторы) или заводского брака. Признаки: трещины, черные «кляксы», цветные вертикальные и горизонтальные полосы. Такие повреждения на дому не ремонтируются - мы сразу честно предупреждаем об этом по телефону, чтобы вы не тратили деньги на вызов.

Что сообщить диспетчеру при звонке для точного расчета цены

Чтобы мастер назвал точную вилку стоимости уже по телефону и взял с собой именно ваш комплект подсветки или плату, перед звонком посмотрите на белую наклейку (шильдик) на задней крышке телевизора:

1. Марку и точный код модели (например: LG 43UK6200PLA или Samsung UE40J5200AU).
2. Как именно пропала картинка (экран полностью черный или слегка светится серым, виден ли силуэт под фонариком, появляется ли заставка при включении).

Позвоните нам по телефону или оставьте заявку через сайт - мастер проконсультирует вас за 2 минуты и приедет в удобное время в любой район Санкт-Петербурга.

Автор статьи: мастер по ремонту телевизоров

Иван Матвеев Опыт работы: 7 лет
